當前液晶顯示器模塊有字符型、圖形點陣型和簡單的數字碼形，如果同屏顯示三種內容，只能使用點陣型，同時通過大量編程操作來實現。這就給用戶開發造成很大工作量。

    很明顯的是：顯示1個英文字或中文字符，送1個碼最簡單。但是我們使用的現有模塊都沒有中文字庫，要送1個中文，就必須編一組點陣的字庫碼，對于一般的工程技術人員來講，這是十分不方便的。必須要?jiǎng)佑煤艽蟮墓ぷ髁烤帉懽謳斐绦蚝妥謳煺{(diào)用程序以及譯碼過程。這對于1個小公司或小產品開發，是困難較大的，造成產品成本高，開發周期長，可是1個有液晶顯示的產品，不顯示中文字又很不理想，必須要作這些工作。
    多年來臺灣、香港和大陸都考慮找到一種含有字庫的MCU，從而生產出含有字庫的液晶顯示器模塊，然而由于種種原因，目前市場上還沒有這種產品。日本某公司有一款這樣的IC，但是它內含的是12×12字模漢字；同時，使用指令復雜不適用中國用戶；再有就是繁體字庫不適合中國大陸人使用。

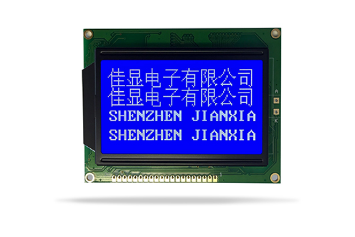

    立足于既有字庫，又能使用方便，指令簡單，簡體字模，奧可拉液晶顯示器公司率先在國內研制開發了1個系列的集成化液晶顯示模塊——OCMJ。它的電路原理圖。

    創新特點

    比較目前通用的點陣圖形模塊，OCMT有以下幾個優點：

    含16×16簡體中文標準字庫；可以將點陣圖形和中文字同屏顯示；有造字功能；指令十分簡單,非常適合技術人員使用。

    它同時具有模塊的一般功能，例如移動、清屏、單一電源、低電壓、低功耗等。

    硬件接口

    接口協議為 ASK/ANSWER 握手方式。ASK=1 表示 OCMJ 忙于內部處理，不能接收用戶命令；ASK=0 表示 OCMJ 空閑，等待接收用戶命令。

    發送用戶命令到 OCMJ可在 ASK=0 后的任意時刻開始，先把用戶命令的當前字節放到數據線上，接著發高電平ANSWER 脈沖把當前用戶命令字節鎖存到 OCMJ 中。
